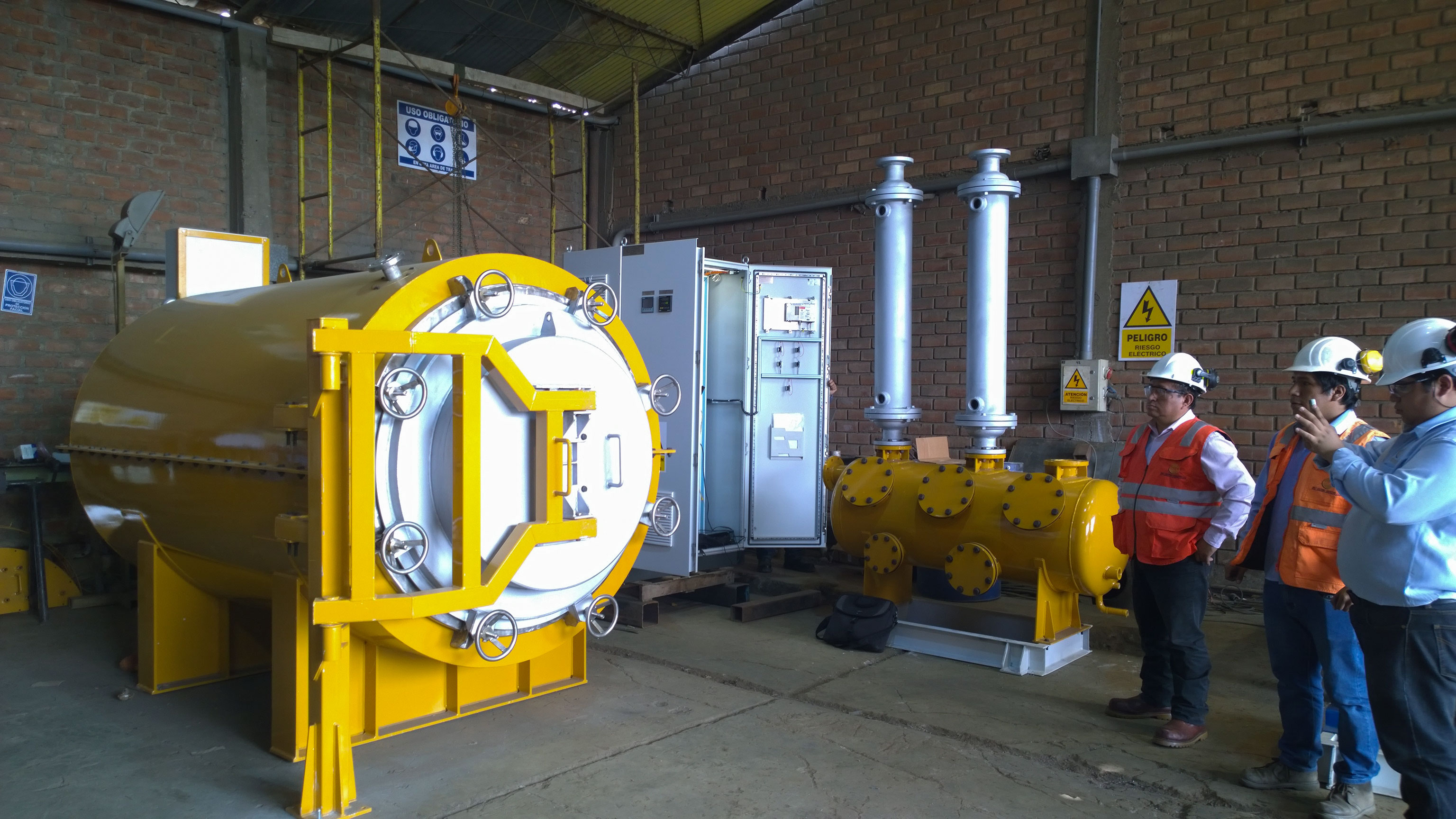

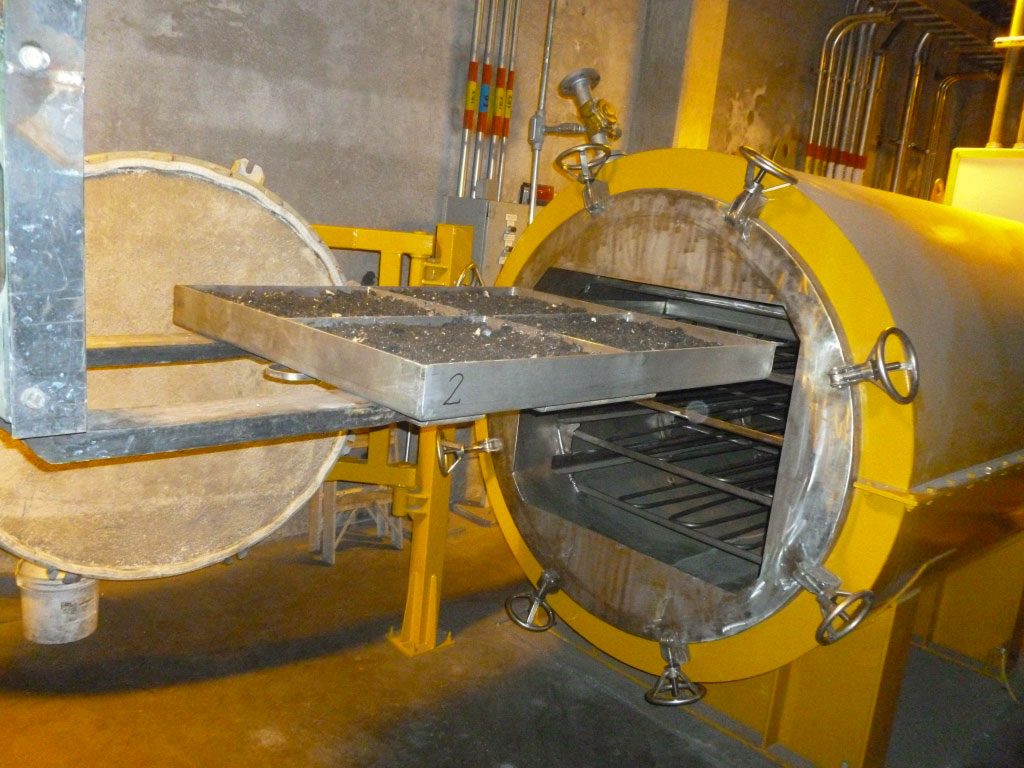

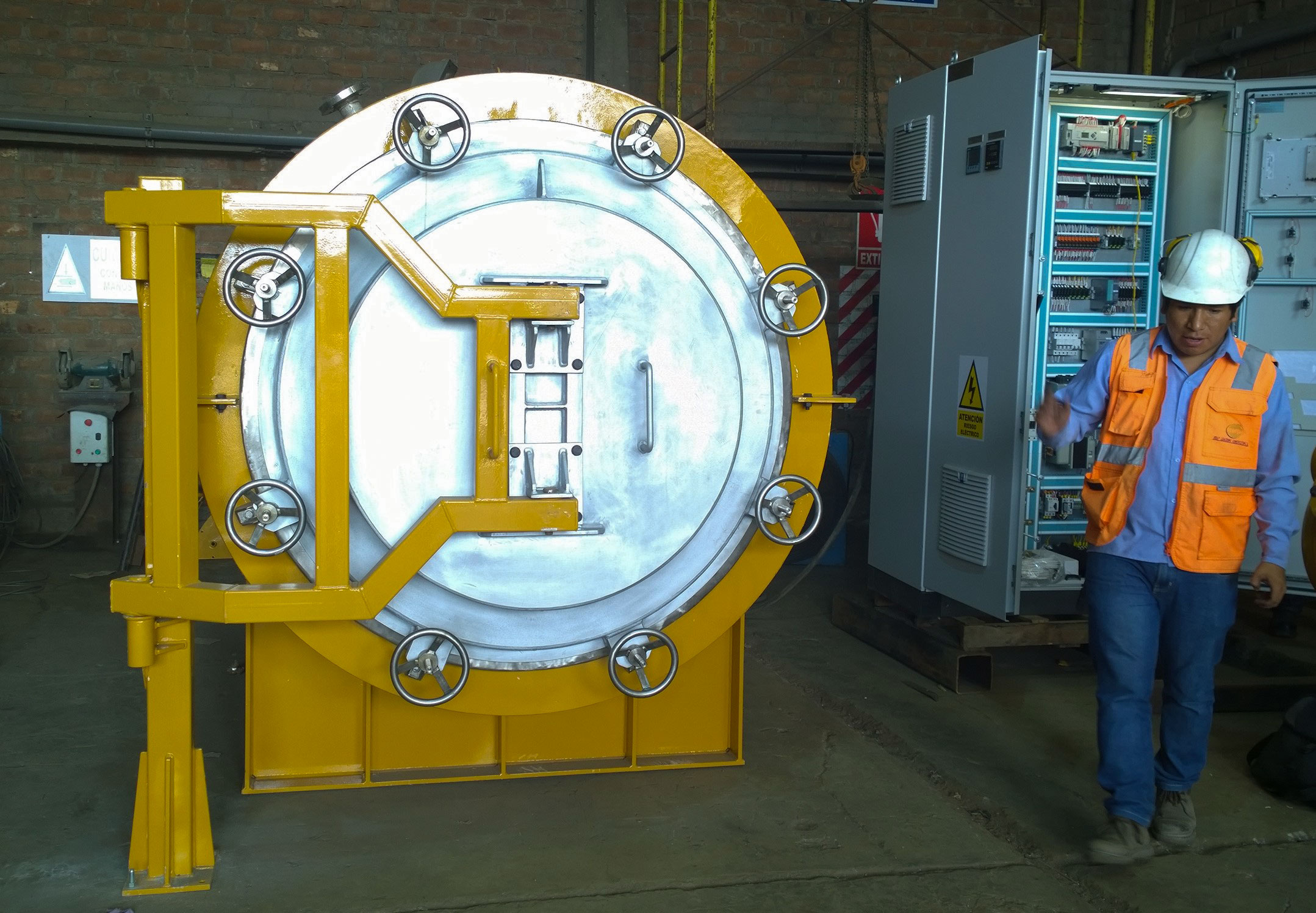

HLC Ingeniería fue participe del suministro y montaje de un Horno Retorta retorta de 800 kg (1.0 m3) de precipitado de capacidad, para el cual la configuración fue la siguiente: horno retorta, condensadores, tanques, colector de mercurio, columna de carbón activado, tanque de aire, bomba de vacío, tuberías, válvulas y accesorios, además de un tablero eléctrico de control y fuerza.

La ingeniería comprendió el diseño del horno de retorta, equipos y accesorios que formaron parte del alcance, teniendo en cuenta los espacios y facilidades con que cuenta el área de retortas. Es importante resaltar que la Ingeniería fue totalmente desarrollada en las oficinas de HLC en Lima, desarrollándose planos y documentos.

Las disciplinas involucradas en la presente ingeniería del horno retorta fueron las siguientes:

Procesos

Se desarrolló diagramas de flujo y P&ID del área de función indicando el nuevo horno retorta.

Mecánica

Se desarrollaron planos generales de disposición de equipos con vistas de planta y elevaciones. También se desarrolló una hoja de datos del horno de retorta.

Tuberías

Se desarrollaron planos generales de disposición de tuberías con vistas de planta y elevaciones.

Civil

Se desarrollaron planos de la cimentación del horno de retorta, indicándose los detalles

Eléctrica
